КЗ100 - крен 300 Пурлин формируя тип машины автоматический регулируемый

Изменение Пурлин КЗ100-300 КЗ над линией Ролльформинг с автоматическим регулирует

  Описание

Машина производства пурлин КЗ может произвести и Сее-форму и пурлинс Зед-формы мимо регулируют направления роликов. Обе стороны стоек ролика могут двинуть внутри и вне через линейный проводника автоматически для крена формируя пурлинс с переменными размерами К100, К150, К200, К250, К300, З100, З150, З200, З250 и З300.

Работая процесс

Стальная катушка загружая на декоилер--разматывать катушки--материальный выравнивать--перфорируя предварительно отверстия--пре-вырезывание материал в необходимую длину--сверните формировать в форму к или з--выведите наружу конечные продукты

  Подвергните особенности механической обработке

• Станция автоматического регулирования ПЛК Панасоник
• Смогите побежать материальная толщина от 1.5мм до 3.0мм и максимальная толщина до 4.0мм
• Электрически управленный через цепь и цепное колесо
• Гидравлически приведенный в действие прибор перфорировать предварительно и пре-вырезывания
• Сталь луча х сварила основание машины и ролик литого железа стоит
• Все ролики сделаны из высокопрочного материала ГКр15 и покрыты хромом с толщиной 0.05мм

  Чертеж и измерения

  Главные технические данные

1. Материал может быть сформированный крен: катушки стали углерода, гальванизированные катушки стали

2. Материальная толщина: 1.5мм до 3.0мм

3. Материальная прочность: 235Мпа к 345Мпа

4. Система управления: Система управления ПЛК

5. Привод: через цепь и цепное колесо

6. Станции ролика: 20 станций согласно специфическим профилям

7. Формировать силу: 15кв

8. Формировать скорость: 12-15м/мин; Линейная скорость приблизительно 6-8м/мин

9. Гидравлическая сила: 7.5кв

10. Размер регулирует силу: 1.5кв * 2

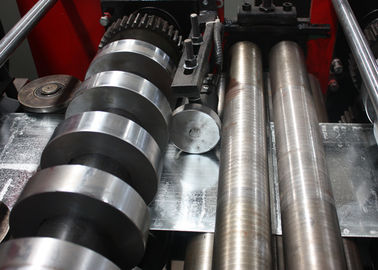

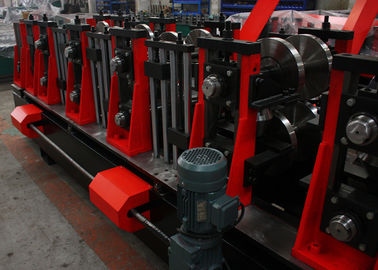

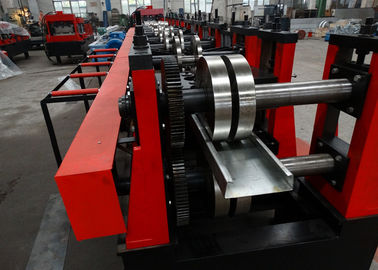

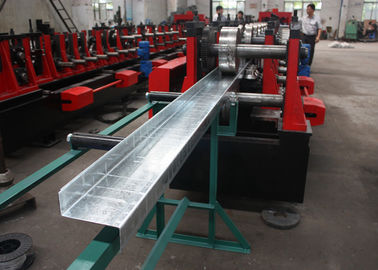

  План и детальные картины линии Ролльформинг Пурлин КЗ
